Столярные соединения

Соединять бруски и доски по ширине и длине можно сплачиванием (соединение брусков, досок по ширине), сращиванием (соединение отрезков древесины по длине) и на шипах.

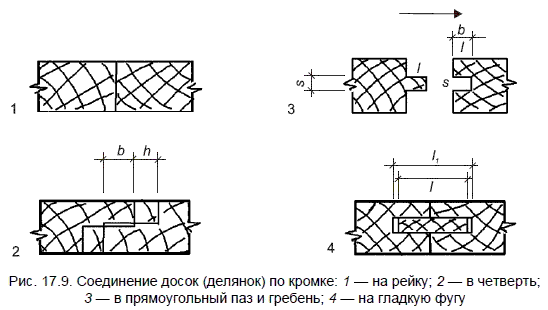

Сплачивание — соединение в щиты брусков, досок и делянок по ширине кромками. Каждую заготовку, соединяемую в щит, называют делянкой. Соединяют заготовки (бруски, доски) разными способами: на рейку, в четверть, в паз и гребень прямоугольный, на гладкую фугу (рис. 17.9).

Для соединений по кромке в четверть принимают h = 0,5S0 — 0,5 мм, а В находится в зависимости от S0. При S0, равном 12–15 мм, В принимают 6 мм, т. е. глубина и ширина четверти составляют половину толщины делянки (0,5S0).

Для соединения в паз и гребень по всей длине кромки с одной стороны делянки отбирают паз, а с другой — гребень. Соединения в паз и гребень используют для настилания полов из досок, изготовления щитов, устройства подшивных потолков и т. п. Размеры соединения принимают Si = 0,5–0,6S0, а размер l = Si, lI = Si, + 1–2 мм, а радиус закруглений принимают 1–2 мм.

Столярные соединения

При выполнении соединений на рейку следует при l, равном 20–30 мм, принимать li на 2–3 мм больше. Si принимают равным 0,4 S0 для реек из древесины, а размер Si — 4-20 мм.

При соединении на гладкую фугу делянки должны иметь гладкие и ровные кромки, образующие с плоскостью (пластью) прямой угол по всей длине. Если при соединении делянок не обнаруживают просветов, то прифуговка (пригонка) их выполнена качественно. Склеивают щиты в стяжных хомутах, ваймах, а также с помощью упоров и клиньев.

Сращивание — это соединение брусков или досок по длине. Оно может быть торцевым, на «ус», зубчатым горизонтальным, вертикальным и ступенчатым.

Торцевое клеевое соединение представляет собой склеивание торцевыми поверхностями (рис. 17.10, а).

Торцевое клеевое соединение на «ус» — это соединение плоскими поверхностями, расположенными под острым углом к продольной оси заготовок. Обычно угол составляет 25–35° (рис. 17.10, б).

Ступенчатое клеевое соединение (рис. 17.10, в, г) представляет собой торцевое соединение поверхностей склеивания, профилированных в виде ступеньки, высоту которой принимают равной половине толщины заготовки.

Зубчатое клеевое соединение — это соединение профилированными поверхностями в виде зубчатых шипов. Оно может быть вертикальным и горизонтальным. В горизонтальном профиль шипов выходит на кромку заготовки (рис. 17.10, д), а в вертикальном — на пласть заготовки (рис. 17.10, е).

Шиповые соединения

Шиповые соединения

брусков (рис. 17.11) применяются при производстве столярных изделий. Наиболее распространены угловые концевые и угловые серединные. Любое шиповое соединение состоит из двух элементов: шипа и гнезда либо проушины. В зависимости от толщины изделий и требуемой прочности бруски соединяют на один, два и более шипов. Следует учитывать, что увеличение числа шипов повышает площадь склеивания, т. е. позволяет повысить прочность соединения.

Угловые концевые соединения

Угловые концевые соединения

брусков в основном выполняются на шипы: открытый сквозной одинарный (рис. 17.12, а), открытый сквозной двойной (рис. 17.12, б), с полупотемком сквозной (рис. 17.12, в); с потемком несквозной (рис. 17.12, г) и с потемком сквозной (рис. 17.12, д).

Столярные соединения

Угловые концевые соединения обычно применяются при вязке брусков створок, фрамуг, форточек, полотен дверей и других столярных изделий.

Угловые серединные шиповые соединения могут быть с несквозным или сквозными шипами в паз (рис. 17.13).

Столярные соединения

Толщина серединного сквозного одинарного шипа S1 = 0,4S0; S2 = 0,5 (S0 — S1); b — не менее 2 мм; l = 0,3–0,8b; l2 = 0,2–0,3b. Толщина серединного сквозного двойного шипа составит:

51 — S3 = 0,2S0; S2 = 0,5[S0 — (2S + S3)].

Толщина серединного одинарного несквозного шипа: S1 = 0,4S0;

52 = 0,5 (S0 — S1); b — не менее 2 мм; l = 0,3–0,8b; l2 = 0,2–0,3b1.

Угловые серединные соединения применяют при изготовлении филенчатых дверей.

Нагельные соединения. Для дополнительного крепления в угловых и серединных шиповых соединениях столярных изделий (створках, фрамугах, форточках, оконных и дверных коробках, филенчатых дверях) устанавливают деревянные нагели — стержни цилиндрической формы из древесины твердых пород (береза, клен, дуб и др.). Нагели ставят в заранее просверленные отверстия на клею таким образом, чтобы они были перпендикулярны боковым граням шипов и проходили сквозь оба соединяемых бруска, т. е. через шипы и проушины.
