Виды электрической проводки

Электрическая проводка может быть скрытой или открытой (внешней).

Открытая проводка ведется двужильным проводом, причем каждая жила должна иметь отдельную оплетку, чтобы провод можно было легко закрепить на вмонтированные в стены изоляторы. Бывают алюминиевые и медные жилы. Медные дороже, но позволяют проводить ток большей плотности. Кроме того, медные провода значительно прочнее на разрыв (в 2–3 раза).

В проводах для открытой проводки одна из жил обычно цветная, чтобы было удобнее вести монтаж. Изоляторы в форме роликов закрепляют на стенах или потолке шурупами. Прежде чем закреплять изоляторы, необходимо нанести разметку расположения лампочек, розеток и выключателей, а затем — проводов. При ведении электропроводки допускаются только прямые углы, причем провода должны быть перпендикулярны полу и потолку. Расстояние между роликами должно быть не более 80 и 70 см при ведении соответственно вертикальной и горизонтальной прокладки.

Чтобы закрепить ролик, нужно электродрелью или шлямбуром сделать гнездо, заполнить его гипсовым раствором и поместить в него шуруп с намотанной на резьбу проволокой. После застывания раствора шуруп нужно вывинтить, надеть на него ролик и снова вкрутить в гнездо. Допустимо использовать деревянную пробку или магазинный или самодельный пластмассовый (обычно из ПВХ) дюбель.

После установки роликов на них навешивают провода. Навеску начинают с крайнего ролика, ближайшего к точке энергопотребления. Ответвления проводки, в том числе для розеток (параллельные) и выключателей (последовательные), нужно устраивать у роликов.

Чтобы соединить провода, нужно снять с их концов изоляцию, зачистить проволоку и скрутить ее концы между собой. Провода из скрученных жил необходимо пропаивать, чтобы предотвратить окисление или раскручивание, поскольку это может привести к искрению и даже возгоранию. Места соединений проводов защищают обмоткой изоляционной лентой, они не должны располагаться рядом.

Устройство скрытой проводки более трудоемко, чем открытой. Для этого потребуется плоский провод в полихлорвиниловой изоляции. Провод укладывают в канавки, проделанные в стенах и потолке инструментами, соответствующими материалу. После укладки провод нужно закрепить гвоздями, вбив их в изоляцию между жилами (при возможности), а затем замазать всю канавку строительным раствором или гипсом.

Выключатели и розетки для скрытой проводки также сложнее в установке, они крепятся в специальных монтажных коробках. Нужно сначала выдолбить в стене отверстие, соответствующее размеру монтажной коробки, затем зафиксировать ее в этом отверстии гипсом и только потом привинчивать выключатели и розетки. Скрытая проводка размечается так же, как и открытая.

Канавки можно выдолбить зубилом. Их глубина должна составлять 5–6 мм, а ширина — чуть больше ширины провода. В углах, где провод нужно согнуть, канавку можно сделать глубже. После заполнения канавок гипсом поверхность стены следует тщательно разровнять шпателем.

Выключатели (независимо от типа) устанавливаются рядом со входом на высоте 1,5 м. Если выключатель нужно закрепить на оштукатуренной стене, то штукатурку следует пробить шилом до основания, чтобы она не осыпалась. Розетки устанавливают на высоте 50–100 см от пола. Их размещают подобно роликам — сначала любым способом делают отверстие в стене, затем заполняют его гипсом, деревянной пробкой, пластмассовыми дюбелями.

Чтобы правильно соединить провода и контактные зажимы электроприборов, нужно срезать с конца провода изоляцию, а затем тщательно зачистить его. Край оплетки необходимо обмотать изолентой, а зачищенный конец изогнуть либо свернуть в кольцо, в зависимости от конструкции зажимов.

Известно много схем подключения к сети электрических приборов. Последовательное соединение — простейший способ включения в сеть нескольких устройств. Последовательно устанавливают лампу и выключатели, а розетку при таком соединении размещают до лампы, чтобы она не отключалась вместе с лампой (рис. 12.2, 12.3).


Рис. 12.2. Схема включения розетки


Рис. 12.3. Способ присоединения лампы с выключателем и розетки к сети

На рис. 12.4 показан способ включения и выключения лампы из двух разных мест. На рис. 12.5 показана схема включения приборов из разных мест.

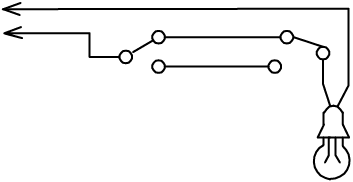

Рис. 12.4. Способ включения и выключения лампы из двух разных мест


Рис. 12.5. Схема включения приборов из разных мест

При устройстве скрытой проводки электрические приборы можно присоединить так же, как и при открытой проводке.

Независимо от типа проводки все соединения и ответвления должны быть в соединительных и ответвительных коробках.

Потолочные плафоны закрепляют с помощью специальных крючков, зафиксированных в отверстиях перекрытий, чтобы питающие провода не испытывали механической нагрузки. Собственно плафоны изолированы от этих крючков.

Повреждения патронов для ламп накаливания — самая распространенная и неприятная неисправность системы электроснабжения гаража. Эти повреждения происходят прежде всего по причине плохого контакта или зажима провода либо плохого зажима лампы (неправильного положения контактного лепестка). Чтобы снять поврежденный патрон с трубки плафона, его следует разбирать на месте. Для этого нужно ослабить винт в корпусе патрона или контргайку в резьбовой трубке, иначе патрон можно сломать.

Автоматические пробки — обязательный элемент любой современной электрической цепи. При возникновении какой-либо неисправности автоматическое устройство отключит сеть. Устранив неисправность, нажмите кнопку, чтобы снова подать ток.
