Особенности теплообмена на поверхностях ограждающих конструкций

При рассмотрении особенностей теплообмена между поверхностью ограждающей конструкции и воздушной средой помещения наиболее существенное значение имеет передача тепла конвекцией и излучением.

В практических расчетах обычно пользуются следующей зависимостью теплообмена:

где Q — количество тепла, ккал; ? — коэффициент теплообмена, ккал/м²·ч·град; t_в—t_пов — разность температур воздуха и поверхности ограждения, град; F — площадь поверхности, м²; ? — время, ч.

Величина, обратная коэффиценту теплообмена Rпов=1/? град·м²·ч/ккал, называется сопротивлением теплообмену. Коэффициент теплообмена может быть представлен как сумма коэффициентов передачи тепла излучением ?_л и конвекцией ?_к, т. е. ?=?_л+?_к. При передаче тепла от внутреннего воздуха к поверхности ограждений величина а может существенно изменяться в зависимости от температурного режима поверхностей и воздушной среды в помещении, его размеров и особенностей воздухообмена; изменения этих факторов влияют на долю участия лучистого и конвективного тепла в общем теплообмене.

В отапливаемых помещениях передача лучистого тепла к поверхности наружных ограждений происходит (в холодный период года) от более нагретых поверхностей внутренних конструкций и предметов (перегородок, потолка, пола, отопительных приборов и т. д.). В производственных помещениях с выделениями тепла основное и иногда исключительно важное для практических целей значение имеет излучение от поверхностей агрегатов, печей и нагретого металла.

В сельскохозяйственных зданиях с постоянным содержанием скота (коровниках, свинарниках и т. п.) некоторый эффект вызывается тепловым излучением поверхности кожи животных.

Количество лучистого тепла Q_1,2, отдаваемого более нагретой поверхностью F₁ — поверхности F₂ определяется из выражения:

приведенный коэффициент излучения (c₁ и с₂ — коэффициенты излучения поверхностей; с₀ — коэффициент излучения абсолютно черного тела); Т₁, Т₂ — температуры поверхностей,°К; ?_1,2 — угловой коэффициент облучения, зависящий от геометрических размеров и взаимного расположения поверхностей.

Угловой коэффициент облучения определяет долю тепловой энергии, излучаемой поверхностью F₁ и падающей на поверхность F₂. Определение угловых коэффициентов облучения очень важно при исследовании теплообмена и значений температур на поверхностях ограждений (особенно в тех помещениях, где излучение велико), но связано с известными трудностями в отношении геометрических построений.

Величина ? равна единице лишь в тех случаях, когда все лучи, излучаемые одной поверхностью, падают на вторую (например, две параллельные поверхности с большими размерами или замкнутые поверхности, одна из которых окружает другую). В других случаях величина ? меньше единицы и может изменяться в широких пределах.

Необходимо иметь в виду, что угловой коэффициент облучения и широко известный в практике строительного проектирования коэффициент естественной освещенности являются одним и тем же геометрическим понятием с точки зрения закономерностей распространения лучистой энергии в пространстве (рис. 1.5).

Угловой коэффициент облучения (?) и коэффициент естественной освещенности (к.е.о.) устанавливают: какая доля лучей, исходящих от излучающей поверхности F₁, падает на площадку dF₂ облучаемой поверхности F₂. Для определения величины ? на полусфере единичного радиуса, центр которой расположен в середине площадки dF₂, строится изображение излучающей поверхности F₁' и его проекция F₁'' на облучаемой поверхности F₂. Отношение площади проекции F₁'' ко всей площади проекции полусферы, равной ?, и есть угловой коэффициент облучения для площадки dF₂, равный коэффициенту естественной освещенности этой площадки.

Поскольку законы распространения лучистого тепла и видимой части лучистого спектра совершенно аналогичны, техника определения углового коэффициента облучения ничем не отличается от расчета естественной освещенности, если принять излучающую поверхность за светящуюся, а облучаемую поверхность ограждения — за освещаемую.

Так, например, при использовании графиков Данилюка, применяемых в светотехнических расчетах, для каждой исследуемой точки облучаемой поверхности ?=0,0001·n₁n₂, где n₁ — число делений, отсчитываемых по шкале графика I для поперечного разреза здания; n₂ — число делений по шкале графика II для продольного разреза или плана.

При определении общего среднего значения углового коэффициента облучения для больших поверхностей в достаточно длинных помещениях более удобен метод светового потока. В этом случае коэффициент углового облучения для двух взаимооблучающихся поверхностей АB и CD (рис. 1.6) представляет разность сумм диагоналей и замыкающих сторон, разделенную на удвоенный размер облучаемой поверхности. Например, если в производственном помещении излучающей поверхностью является пол (имея в виду, что на последнем расположено большое число ванн электролиза, слитков остывающего металла и т. д.), то при размерах здания, указанных на рис. 1.7, коэффициент углового облучения для покрытия будет

Методы светотехнического расчета оказываются во многих случаях полезными при определении коэффициента углового облучения, особенно если иметь в виду, что в теплофизической литературе для определения этой величины обычно предлагаются графики и номограммы, полезные лишь для отдельных частных случаев.

При определении коэффициента передачи тепла излучением к внутренней поверхности ограждений отапливаемых гражданских зданий, приближенно принимают ?=1,0 и вычисляют ?_л по формуле:

где С' — приведенный коэффициент излучения (см. I.11); Т₁ — принимается равной температуре внутреннего воздуха; T₂ — температуре внутренней поверхности ограждений.

Коэффициент передачи тепла излучением от наружной поверхности ограждения определяется по той же формуле; при этом Т₁ принимается равной температуре наружной поверхности, а Т₂ — температуре наружного воздуха.

Особенности передачи тепла конвекцией связаны с размерами и расположением в пространстве поверхностей ограждающих конструкций. Кроме того, эти особенности существенно различны для внутренней и наружной поверхностей конструкций. На внутренней поверхности чаще всего происходит естественная конвекция, вызванная разностью температур воздуха и конструкции, а для наружной поверхности характерна вынужденная конвекция при обдувании ветром.

В связи с этим, формулы для определения ?_к различны для внутренней и наружной поверхностей ограждающих конструкций.

На основе методов теории подобия величины ?_к могут быть определены, как это предложено М. А. Михеевым, из критериальной зависимости:

Эта обобщающая многие экспериментальные данные зависимость, справедлива в области турбулентного движения воздуха вдоль поверхностей ограждений, что обычно соответствует действительным аэродинамическим условиям в помещениях зданий.

Для температуры 0°, указанное соотношение для поверхности стен, выражается формулой¹

или в общем виде


Можно принять, что для потолка В=1,86, а для пола В=1,0.

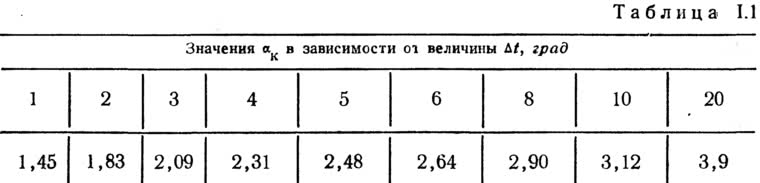

В таблице I.1 приведены, в зависимости от величины ?t, значения ?_к (ккал/м²·ч·град) для вертикальных поверхностей

Значения ?_к для вертикальных поверхностей при наличии ветра могут быть определены по данным, относящимся к вынужденной конвекции.

На основе методов теории подобия М. А. Михеевым установлена следующая зависимость между безразмерными критериями, определяющими особенности процесса вынужденной конвекции:

Для сухого воздуха при температуре 0° ?=0,0204 ккал/м·ч·град и ?=13,7·10^—6 м²/сек. Из этой зависимости можно вывести формулу:

где ? — расчетная скорость ветра, м/сек; l — характерный (наименьший) размер поверхности ограждающей конструкции, м.

Если неизвестны размеры здания (например, при разработке типовых ограждающих конструкций), величина ?_к определяется по формуле Франка

где е — основание натуральных логарифмов (е=2,718).

Значения ?_к, в зависимости от v (м/сек), приведены ниже.

Пример 1.1. Определить величину коэффициента теплообмена у внутренней поверхности наружной стены отапливаемого гражданского здания.

Температура внутреннего воздуха +18°; температура поверхности стены ±12°. При оштукатуренных поверхностях стен коэффициент излучения с=4,5. Коэффициент передачи тепла излучением на основе формулы (1.12).

Коэффициент передачи тепла конвекцией для разности температур t_в—t_пов=6°, по табл. I.1 с поправочным коэффициентом 0,99 (для температуры 12°), будет

Коэффициент теплообмена на внутренней поверхности стены (коэффициент тепловосприятия) ?_в=?_л+?_к=3,92+2,62=6,54 ккал/м²·ч·град, а сопротивление тепловосприятию

Величина сопротивления теплоотдаче на наружной поверхности стены зависит прежде всего от скорости ветра. Чем больше скорость ветра, тем меньше сопротивление теплоотдаче. При скорости ветра 5 м/сек, что характерно для осредненных неблагоприятных зимних условий на преобладающей территории равнинных районов европейской части СССР, сопротивление теплоотдаче равно 0,04—0,05 град·м²·ч/ккал.

При практических расчетах теплофизических свойств ограждающих конструкций, величины коэффициентов теплообмена и сопротивлений теплообмену принимаются в соответствии с. табл. I.3.

Примечания

1. Поправочные коэффициенты к этой формуле при других определяющих температурах равны 0,99 при 10°С; 0,98 при 20°С и 1,04 при —20°С.
